详细信息:

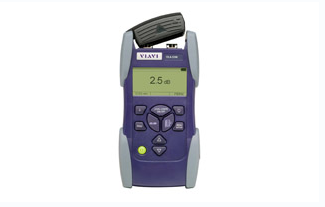

SmartClass光手持仪表围绕着新应用、智能应用和服务未来的理念而设计,适用光信号和系统测试,例如:宽带应用、PONs和千兆以太网。
优点
图形化用户操作界面使操作更加快速、简便和直接。
具有电源管理系统,支持4种供电方式。
配备便携仪表包,操作者无需取出仪表亦可操作,并可以双手同时操作仪表。
具有USB通信端口,方便测试报告生成和测试结果分析。
快速开始操作,无需预热,降低测试时间。
具有断电保持衰减量能力,降低测试风险。
双向衰减。无需区分输入输出接口。
适合野外操作的防震和防水溅设计。
-OLA-54 SMART光功率衰减器设计用于多模光纤系统(50/125 μm光纤)。
-OLA-55 SMART光功率衰减器用于系统测试、安装、维护以及单模光纤的生产。由于它具有小的差分群时延(DGD),OLA-55也适用于40 Gbps传输系统。
-OLA-55M 具有光衰减器和光功率控制的功能。用于系统测试、安装、维护。具有小的差分群时延(DGD)。同时,OLA-55M也适用于40G传输系统。
功能特点
50/125 μm多模光纤设计(OLA-54)
能够适用于40 Gbps系统(OLA-55)
OLA-55M同时具有光衰减器和光功率控制的功能
新的光学设计能够获得小的插入损耗
SMARTWheel滚轮用于精确与快速的手动调节衰减值
衰减设置
适用FTTx系统
技术参数
OLA-54 | OLA-55 | OLA-55M | |
可调整波长范围 | 750~1350nm步长1nm | 1260~1650nm步长1nm | 1260~1650nm步长1nm |
光纤类型 | 50/125μm | 9/125μm | 9/125μm |
校准波长 | 850nm、1300nm | 1310nm、1550nm、1625nm | 1310nm、1550nm、1625nm |
显示范围(已计算最小插入损耗) | <2.5~55dB | <2.0~60dB | <2.0~60dB |
最小插入损耗 | <2.5 dB | <2.0 dB | <2.0 dB |
线性度 | ± 0.2 | ± 0.2 | ± 0.2 |
衰减设置重复性 | ± 0.1 dB | ± 0.1 dB | ± 0.1 dB |
总衰减精度 | ± 0.8 dB(典型值) | ± 0.8 dB | ± 0.8 dB |
设置类型 | 全范围连续 | 全范围连续 | 全范围连续 |
功能 | 双向 | 双向 | 双向 |
显示值 | 绝对和相对衰减值 | 绝对和相对衰减值 | 绝对和相对衰减值 |
最大输入功率 | +20dBm | +23dBm | +23dBm |
光功率控制模式 | |||
控制范围 | -50~+20dBm | ||
精度 | ± 0.25dB | ||
显示分辨率 | ± 0.01 dB | ||
设置时间 | <2s | ||
输出功率稳定度 | ± 0.15dB |
说明:光功率控制模式仅OLA-55M支持。
通用参数
显示:
图形化显示界面
分辨率:128 × 64点
显示单位:dB
背光功能:独立按钮开关控制
电源:
4节1.5V AA干电池
1.2V可充电镍氢电池(2小时快速充电)
交流AC220V
干电池操作时间:>300小时
自动关机:20分钟
电磁兼容:
符合 IEC 61326 (CE confor- mance)
校准:建议校准周期3年
温度:
工作温度:−10°C to +55°C
储存温度:−40°C to +70°C
尺寸与重量:
外形尺寸:95 × 60 × 195mm
重量:500g
订货信息
型号 | 订货号 | 光纤类型 | 插芯 | 功能 |
OLA-54 | BN 2280/41 | 多模 | 50/125μm | 光衰减器 |
OLA-55 | BN 2280/01 | 单模 | PC | 光衰减器 |
OLA-55 | BN 2280/21 | 单模 | APC | 光衰减器 |
OLA-55 | BN 2280/31 | 单模 | PC | 光衰减器(固定FC/PC接口) |
OLA-55M | BN 2280/02 | 单模 | PC | 光衰减器+光功率控制 |
OLA-55M | BN 2280/22 | 单模 | APC | 光衰减器+光功率控制 |
