详细信息：

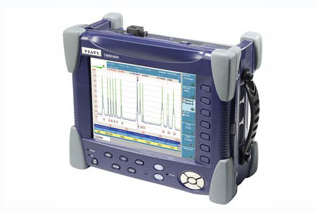

——适用MTS8000平台，用于测试xWDM光网络与光器件的全波段、高性能光谱分析仪
OSA-500x是VIAVI高性能全波段光谱分析模块，主要提供高级测试解决方案。分辨率带宽达到0.038nm，是测试信道间隔25GHz的超密集DWDM网络的理想解决方案。
所有模块均包括内置的波长较准器，可在无外部较准的条件下保证0.01nm的波长精度。

OSA-500系列光谱测试模块根据其核心能力分为以下几款

 OSA-500M：一般用途高性能OSA，适用于安装维护DWDM网络。
     OSA-501M：信道滤出功能，从整个光谱中隔离出某个单独的DWDM通道，适用于DWDM网络的维护和障碍排除。
     OSA-500：改善了光学滤波器动态范围。
     OSA-500R和OSA-500RS：包含测试In-band OSNR的新的技术，测试真实In-band OSNR值。适用基于ROADM的40G系统。
-OSA-500R：测试带内信噪比（In-band OSNR）的标准工具。
-OSA-500RS：测试带内信噪比（In-band OSNR）的高速版本，测试时间小于30秒。

特点

 单键测试，测试、分析一键完成，并带有PASS/FAIL分析。
 测试真实的带内信噪比速度提高40%。
 结合了高精度和高可靠性的带内信噪比测试的最优化解决方案。
 具备波长自较准能力，使维护成本减半。
 驱动所有WDM网络高效运行。

优势

 移植试验室技术到现场测试。
 全波段：1250nm-1650nm，覆盖CWDM和DWDM网络。
 超高的0.038nm分辨率带宽。
波长精度0.01nm。
 服务于未来的40G/100G网络，和下一代调制模式。
 通道取出功能可应用在单通道隔离和可调谐滤波器。
 测试真实带内信噪比。

应用

     ROADM网络的开通与维护
 DWDM网络核心网和城域网的部署和维护
     40G和100G网络的测试
 光器件的光谱测试
 安装与维护广泛应用于CATV、接入网和移动回传网的CWDM网络

技术参数

测量模式：
 分析模式：WDM，Drift，DFB，LED，FPL，EDFA，in-band OSNR (OSA-500R/500RS only)；ch-drop通道取出 (OSA-501M only)
 显示模式：图形，WDM表和图形+表
光谱特性：
 波长范围：1250~1650nm
 分辨率带宽（FWHM）：0.038nm
 波长精度：±0.01nm
 波长较准：内部
 波长再较准周期：内部较准（无需返回工厂再较准）
 读数分辨率：0.001nm
 测量采样点：120,000
功率特性：
 动态范围：-70~+23dBm
 绝对精度：±0.5dB
 总安全输入功率：+23dBm
 读数分辨率：0.01dB
 线性度：±0.1dB
 平坦度：±0.25dB
WDM测试：
 光抑制比ORR（仅OSA-500）
±0.2nm（信道间隔50GHz）：45dBc
±0.4nm（信道间隔100GHz）：50dBc
 光抑制比ORR（仅OSA-500M，501M，500R，500RS）
±0.2nm（信道间隔50GHz）：40dBc
±0.4nm（信道间隔100GHz）：47dBc
 信道间隔：25GHz到 ＞200GHz，CWDM
 光信道数量：256
 数据信号：高达1Tbps
 调制格式：全格式支持，如NRZ/RZ-OOK，DB，PSBT，CSRZ，DPSK，BPSK，QPSK， PM QPSK等。
 扫描时间（包括WDM分析）：全波段：<5s；C波段：<1s
通道取出选项（仅OSA-501M支持）
 波长范围：1300nm到1650nm
 数据速率：高达12.5Gbps
 光谱滤波器带宽：＞20GHz
 插入损耗：典型值，＜12dB
 跟踪模式：自动波长控制
带内信噪比（In-band OSNR）（仅OSA-500R，OSA-500RS支持）
 I-OSNR动态范围：＞30dB
 PMD容限：高达25ps
 测量精度：±0.5dB
 数据信号：高达100Gbps
 测量时间：小于30秒（OSA-500RS）

通用参数

 光接口 （物理连接接口）
接口：单模（SM），通用连接器PC或APC
光适配器：FC, SC, ST, LC, DIN
光回损：>35 dB
 温度
操作温度：+0 至 +45 ℃
存储温度：-20 至 +60 ℃
相对湿度：0-95%，无冷凝
 重量（仅模块重量）：2.2 kg
 尺寸（仅模块尺寸）：50 x 250 x 305 mm
