详细信息：

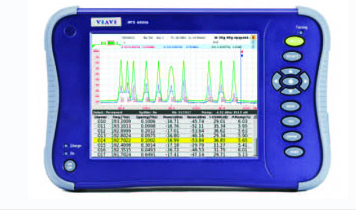

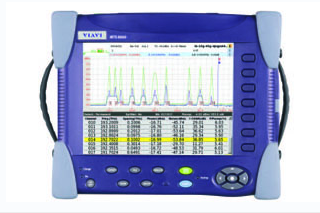

——适用MTS6000A、MTS8000平台

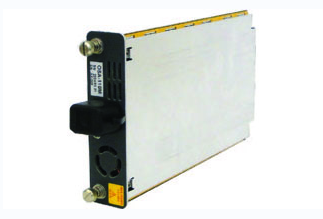

紧凑、全波段光谱分析仪，专门为测试xWDM系统设计。OSA-110系列是光谱分析模块，专门为现场测试而设计，具有更小的尺寸，更轻的重量和更为经济的价格，性价比极高。
OSA-110系列光谱分析模块适用所有的CWDM和DWDM网络，通道间隔可支持到33GHz。OSA-110M提供标准光谱分析应用，OSA-110H整合了高功率测量能力，使其成为有线电视测试领域的理想工具。而OSA-110R涵盖了VIAVI带内光信噪比（In-band OSNR）测试技术，用以测量基于ROADM网络的真实的带内信噪比和具有重叠的光谱特性的40G系统。
OSA-110系列光谱分析模块集成了高分辨率和全波段测量能力，是测试WDM系统功率、波长、OSNR和飘移的理想工具，适用于WDM网络的服务开通，维护及系统升级。

OSA-110系列光谱分析模块具有以下性能

 全波段测试范围：1260nm~1650nm
 内置波长较准，保证波长精度达±0.05nm
 高功率型适用最大功率达+30dBm
 In-band型适用测试ROADM网络和40G系统的真实带内OSNR

特点

 小巧轻便的全波段光谱测试仪，适合现场测试的光谱分析仪。
 覆盖全部WDM应用，可应用于CWDM和DWDM。通道间隔达33GHz。
 一键测试，自动分析“合格/不合格”。
适用40G和100G信号分析和新的调制模式。
 In-band OSNR测试能力。适用ROADM和40G网络。

应用

 部署和维护城域网、核心网DWDM系统
 安装和维护CATV、接入网和无线回传网络的CWDM系统
 验证高速40G/100G接口
 开通和维护ROADM网络

技术参数

 模式：
分析：WDM、Drift、DFB、OO-OSNR、In-band OSNR（仅OSA-110R）
显示：图形、WDM列表、图形加列表
 WDM测量
信道间隔：33GHz到200GHz，CWDM
最大信道数：256
数据信号：直道1Tbps
调制格式：支持所有调制格式（如NRZ/RZ-OOK、DB、PSBT、CSRZ、DPSK、QPSK和PM QPSK）
 波长测量
波长范围：1260nm~1650nm
绝对波长精度^2,3：±0.05nm
波长较准参考：内部
波长重复性^2,4：±0.01nm
分辨率带宽（FWHM）²：0.1nm
读数分辨率：0.001nm
扫描时间（包括WDM分析）：全波段：<5s；C波段：2s
测量采样点：111,000
 功率测量（OSA-110M&OSA-110R）
每信道动态范围⁵：-60dBm~+15dBm
线性度^2,6：±0.1dB
总安全功率：+23dBm
 功率测量（OSA-110H）
每信道动态范围⁵：-50dBm~+25dBm
线性度^2,7：±0.1dB
总安全功率：+30dBm
 功率测量通用指标
绝对精度^2,8：±0.6dB（典型值）
读数分辨率：0.01dB
平坦度^2,8：±0.3dB
PDL（偏振相关损耗）²：±0.2dB
 光接口参数
光抑制比（ORR）²
±0.2nm（信道间隔50GHz）：35dBc（典型值）
±0.4nm（信道间隔100GHz）：40dBc（典型值）
OSNR精度⁹：±0.6dB
OSNR范围：＞30dB
 In-band OSNR（OSA-110R）
In-band动态范围：＞25dB
PMD容限¹⁰：最大10ps
数据信号¹¹：最大40G

通用参数

 光接口：通用PC和APC接口
 连接器：FC、SC、ST、LC、DIN
 光回波损耗：>35dB
 模块尺寸：122×235×26mm
 模块重量：0.6kg
 温度：
操作温度：+5℃ — +40℃
储运温度：-20℃ — +60℃
 相对湿度：0—95%，无冷凝
说明：

 订货信息

OSA模块
